Время ремонта — 2 часа 45 минут. Время написания статьи — 2 часа 40 минут.
Предыстория
Время идет, все меняется, кроме моего телефона. Купленный еще на первом курсе, с новым для того времени цветным экраном, телефон начал подавать признаки смерти. Все доступные ему функции работают отлично, но клавиатура за почти 7 лет поизносилась. Кстати это не первые его попытки уйти из жизни, взлёты и падения бывают в жизни каждого телефона, но это был немного другой позыв. Пропали контакты, как это иногда бывает на разного типа телефонах. Пропали не полностью, выборочно. Причем де-факто они присутствуют, но отображаются как пустое поле. Все пустое, и имя, и номер контакта, но стоит только набрать номер телефона вручную, и при вызове имя находится. Все шло к покупке нового аппарата, но он, видимо, «почуяв неладное», первый пошел в наступление. Одним вечером, просматривая свои невидимые контакты, я наткнулся на очень интересные цифры. Зайдя в очередную пустышку увидел не знак вопроса вместо номеров, а набор из нескольких цифр, но до нужного номера они не дотягивали. Я начал просматривать все пустые контакты, и на одном из них в полях для номеров были загадочные номера: *707*45486454... *777*7921132404... Точно я их запомнить не успел, но были они примерно такие. После моего 4х секундного замешательства, скорее всего «решив», что «взболтнул» лишнего, - телефон выключается, и после загрузки он опять в норме. Как и не было пропавших контактов. Думаю такие фокусы телефоны проделывали со многими владельцами, и ничем, кроме новой прошивки и плясок с бубном, тут не поможешь. А вот проблемы с кнопками телефона вполне разрешимы. Можно, конечно, было бы плюнуть на это дело, выкинуть его и купить что нибудь новое, но проблема выбора была всегда. За исключением ситуации, когда выбора нет. Покупать что-либо дорогое с кучей наворотов не хотелось, дешевое с такими же функциями, тем более. К тому же телефон то прижился за 7 лет. Вот я и решил попробовать исправить ситуацию.
Подготовка
Вся моя подготовка заключалась в покупке супер клея, выделении времени и желания на ремонт. Все остальное планировалось додумать по ходу дела. Так же была возможность взять на денек—другой фигурные отвертки для телефонов, но как выяснилось шесть болтов, при необходимости, можно открутить даже ножом.
Разборка

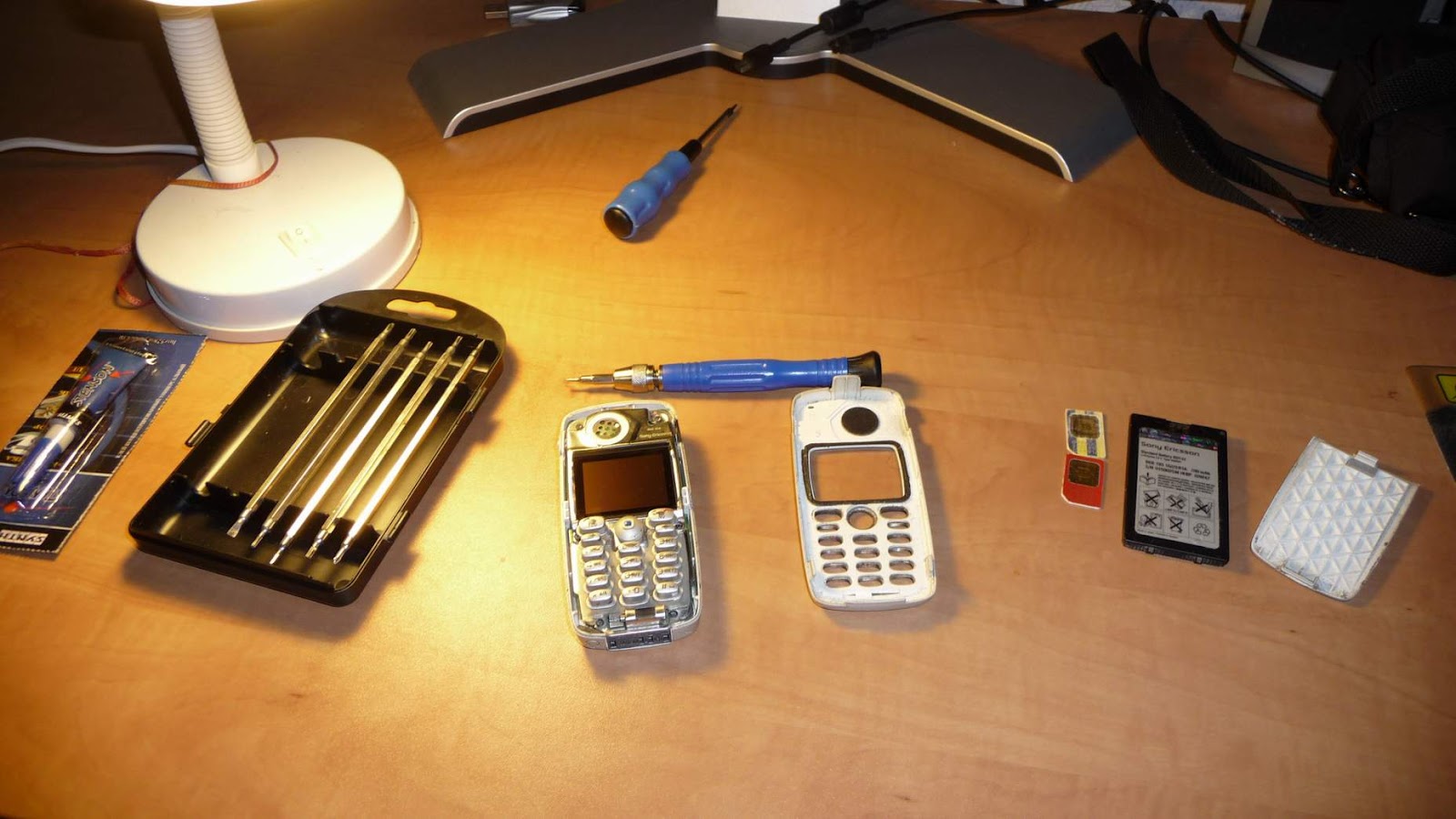

Первый этап разборки проводился мною достаточно часто: продуть от пыли, протереть экран, просто открыть показать кому-нибудь. Одна защелка на верхушке телефона, и он открыт.
Второй этап ни чуть не сложнее, но становится интереснее. Выкручиваем 6 болтов, и немного тянем на себя. Внутренности легко поддаются.
Так как мы выкрутили болты, а иных основных креплений нет, то всё, что мы достали, тут же распадается на составные части. Снимаем железный каркас и экран. Крепление экрана очень простое, с точки зрения сборщика, ну или разборщика.
Теперь мы вплотную подобрались к тому, что нас интересует. Пленка с замыкающими контактами. То, что под ней скрывается, есть ни что иное, как некое подобие кнопок. При таком ремонте можно было бы, конечно, и не трогать пленку, но она была испорчена предыдущей попыткой все исправить, так что стала просто не пригодной для использования.
Для тех кому интересно, и кто не собирается разбирать телефон, что бы
посмотреть — обратная сторона.
Вся проблема вот в этих «кнопках». За столько лет, 3 — 4 самые активно используемые, превратились почти в плоские, хоть и еще в рабочем состоянии. Но большинство все-таки работают отлично. Проблема в том, то их форма работала вдвойне и как поддерживающая кнопку пружина, и как замыкающий контакт. Но со временем они немного прогнулись, и давить приходилось все сильнее. Все это привело к тому, что на моем телефоне, только я могу набирать sms.
Следы прошлой (неудачной) попытки исправить кнопки одним лишь супер клеем. Хорошо видно, что контакты расположены не совсем ровно, поэтому необходимо четкое соответствие с замыкающими их кнопками.
Вариант первый. Почти неудачный.
Как всегда, пойдя по пути наименьшего сопротивления, обнаруживаешь себя не в очень хорошей ситуации, но такой уж метод «тыка». Было решено сделать бумажный дубликат клейкой пленки с контактами и наклеить на неё оторванные с оригинала контакты.
Спустя некоторое время, в моем распоряжении оказалось 4 приблизительных копии, на которых были проделаны намечающие отверстия. Хотя про средний ряд в первый раз я все-таки забыл.
Все шло по плану. По центру намеченных дырочек капал каплю клея и сверху пинцетом прикладывал железные контакт. «На глаз» форма ряда с контактами была идеальной.
Даже при просвете ничего не предвещало беды. Процесс уже было не остановить.
Кстати говоря, с иголкой будьте поосторожнее, т.к. иногда случаются не очень болезненные, но все же неприятные случайности.
И вот почти все готово. Два ряда закончены за два захода. Я наконец вспомнил про средний ряд кнопок и проделал соответствующие отверстия.
Повторюсь еще раз. Со швейной иглой будьте осторожны. Как в общем и с любым режущим/колющим.
Вроде бы все готово, только вот сколько не примерял, при просвете мое измерение «на глаз», ну никак не хотело сходиться с расположением элементов на плате телефона. Пришлось искать альтернативные вариант.
И тут очень кстати оказались еще 3 не испорченных шаблона кнопочной пленки.
Вариант второй. Удавшийся.
Было решено все сделать намного проще. Супер клеем, я приклеил один из шаблонов на положенное место, но не как оригинал на плату с контактами, а на железный каркас телефона. Такое решение мне показалось проще, т.к. нет необходимости центровать соответствие контактов чем-то дополнительным. Можно просто посмотреть на свет сквозь приклеенный шаблон.
Сразу становиться видно куда необходимо клеить кнопку. И видно на сколько старые дырочки центрирования не соответствую действительности. Так же для большей гарантии результата, я подготовил модернизацию внешней стороны контактов.
Из обычной упаковки из-под таблеток я вырезал квадратики такой величины, что бы они проходили в отверстие в железном каркасе телефона. Так как именно через это место клавиши телефона давят на замыкающий контакт. Толщина такой прослойки с лихвой окупит весь выгиб контактов за почти 7 лет.
Учитывая прошлый опыт наклеивания контактов, аналогичная процедура не составила труда. Только на этот раз клеились они смотря на лампу, т.е. просвечивая бумагу. Результат налицо — почти идеальное соответствие печатной плате.
Я уже было приступил к тестовой сборке, как увидел это.
Не очень больших размеров животное. Оно отвлекло меня на минутку. Но затем сборка была продолжена.
Первая тестовая сборка. Она покажет какие кнопки работают, какие не работают, и вообще — работает ли сам телефон после таких издевательств.
Стандартное сервисное меню ( *>*<<*<* ), и можно запускать проверку клавиатуры.
Не очень приятная новость, но клавиши «0» и «5» стали работать не очень уверенно. Видимо их контакт с платой все-таки совпал не идеально. Придется разбирать. Но для этого и была тестовая сборка — убедиться, что все хорошо, и если нет, то исправить это.
Оторвал «0». Он и впрямь оказался немного сдвинут. Все из-за угла наклона настольной лампы и выпуклости кнопки. Получалось что если просвечивать контакты под каким-либо углом, то тень контакта немного смещалась. И в некоторых случаях казалось, что контакт точно по центру отверстия, хотя это было не так.
После устранения дефекта с контактами, без тестовой сборки приступил к модернизации рабочей поверхности кнопок. Необходимо было приклеить вырезанные части так, что бы они не мешали ходу клавиши.
Последняя, окончательная, сборка телефона.
Радует, что он все еще запускается. После стандартной проверки выяснится, что все кнопки работаю должным образом, может не как на новом телефоне, но по сравнению с прошлым состоянием, они хотя бы все нажимаются. А значит, этот телефон прослужит еще очень долго.
by Over. 24.10.2009
